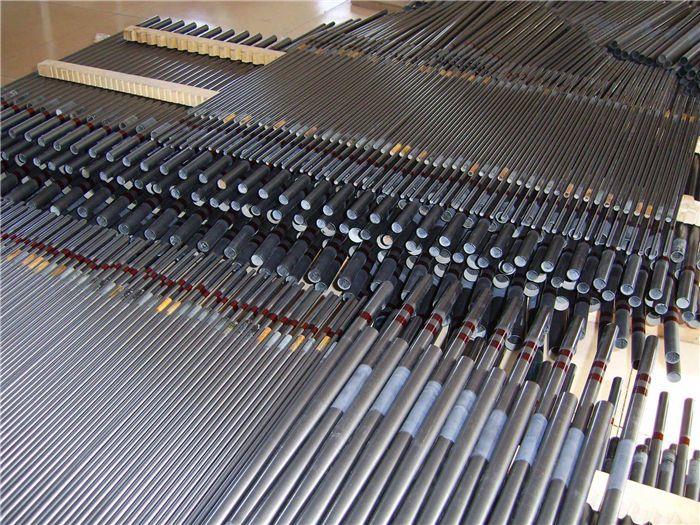

Fosfat Idwolik Tib

EN 10305-4 tib nwa Steel Phosphate

EN10305-4 E235 + N / DIN1630 St37.4 Nwa Phosphate Steel tib

Sanble tib asye presizyon pou itilizasyon idwolik

Deskripsyon:

galvanised oswa fosfat san pwoblèm frèt trase tib asye presizyon pou liy idwolik ak ponp ak amelyore pwoteksyon korozyon.

Tolerans yo: dapre EN 10305-4 "Tiyo an asye pou aplikasyon pou presizyon - Kondisyon livrezon teknik - Pati 4: Seamless frèt trase trase pou sistèm idwolik ak pneumatic pouvwa".

Estati klas: E235 (St-35 / 37.4)

Kondisyon livrezon: + N (NBK) nòmalize anba atmosfè kontwole.

Tretman andigman:

Entèn ak ekstèn fosfat kouch;

Tib ekstèn galvanised ak yon kouch zenk nan 8 a 12 μm ak imedyatman chrome VI-gratis pasivés (ble oswa iridesan ajan).

Rezime Routing Pwosesis: kalite kabòn bon kalite → desen frèt → tretman chalè byen klere san oksidasyon (NBK estati) → tès nondestructive. Nan onè miray la ak andedan flòch anba presyon anwo nan syèl la → plastik plon sou tou de bout → Fosfataj → Antirust wil deyò sifas → Bundles

Karakteristik prensipal: segondè presizyon, ekselan klète, pa oksidasyon sou miray ranpa yo deyò ak anndan apre tretman chalè, anwo nan syèl la san danje andedan miray la. Tib an asye se kapab kanpe segondè presyon. Pa gen deformation apre koube frèt, pa gen krak apre flaring ak plati. Ka konplike jeyometrik fòme ak D 'yo ka reyalize. klere nwa. Koulè se homogeneously distribiye sou sifas la tib. Tib la gen bon pwopriyete antirust

Aplikasyon prensipal: yo dwe itilize nan sistèm idwolik, otomobil ak nan okazyon an kote presizyon an segondè, klète, pwòpte ak pwopriyete mekanik nan tib la yo mande yo.

Klas prensipal yo

ST35, ST45, ST52, E215, E235, E355, elatriye

Estati livrezon:

NBK (+ N) + Nwa Phosphating

Espesifikasyon:

Eksteryè dyamèt x miray epesè

6 ~ 76 x 1 ~ 8mm

Avèk gwo teknoloji DIN pi trase san tib asye enamèt nan pwodwi asye limyè ak yon fosfat, ak enpòtasyon nan anviwònman linhua likid asye pou fòm entèn ak ekstèn fosfatasyon fim, nwa fosfat, nan fim nan fosfat nan absòpsyon microporous rouye-kalite rouye, tou de pou bloke kòm pousye.

Sa a ki kalite tib asye ka satisfè kondisyon espesyal yo nan gwo presizyon ak amann tib an asye fini yo itilize nan divès echanj, ak pwopriyete yo mekanik apwopriye koube a nan nenpòt ki ang epi ki kapab pote tout kalite presyon ki wo, koube frèt, tib ak ekspansyon , ematom, fòs rupture, fòs enpak, elatriye; san okenn ensidan nan fant oswa crackles, san echèl oksidasyon sou miray enteryè a oswa eksteryè nan tib yo; san yo pa sa ki lakòz okenn blokaj nan wout yo konpwomi, idwolik ak lwil; elongasyon an ak fòs la nan tib asye yo trè ideyal. OD ranje soti nan 4MM 76mm.WT ranje soti nan 0.5MM 6MM. Tolerans nan OD nan moulen nou an ka kontwole nan + -0.08mm + _0.05mm, pwodwi nou yo se bon jan kalite bon, Nou se manifakti nan presizyon frèt trase san tib an asye. Pou bon jan kalite pi bon nan pwodwi yo nou bay, Nou te deja etabli alontèm relasyon koperativ ak mond lan konpayi pi popilè: Benteler ak ContiTech AG, Nou yo tou desine gaz founisè pou BMW, Audi, Volkswagen ak lòt manifaktirè atravè lemond pi popilè autoumible. Pwodwi nou yo lajman ki itilize nan sistèm idwolik, otomobil, machin, jeni machin, elatriye pwodwi prensipal nou an: 1.DIN2391 / C, SAEJ524, 5050J, EN10305-4 frèt trase trase transparan tib enamèt 2.BK, BKS, GBK, NBK gaz tiyo 3.Black fosfat tib 4. tib asye galvanize Moulen nou yo te pase TS: 16949.Free echantiyon ka bay.

Karakteristik Product

Steel ak koulè klere, nwa, asye inifòm koulè sifas, konsistans se bèl aparans, bon pèfòmans, rouye asye.

Pwodwi Specification / Modèl

DIN2391 / C, EN10305-4, SAEJ524, 5050J, ASTM / A179, ASTMA519, EN17175etc

Aplikasyon

Sistèm idwolik yo, otomobil, machin, machin enineering, ak elatriye.

Lòt enfòmasyon

Akouchman: BK, BKW, BKS, GBK, NBK

Aplikasyon prensipal:

Se tib fosfat idwolik pwensipalman itilize nan sistèm idwolik.

Jeni machin endistri zouti machin Endistri idwolik Espesyal machin

Tiyo otomobil lou machin endistri Compressor bato

Railway locomotive Dyezèl motè sèvis piblik chodyè piki par machin

Pouvwa ekipman Lou devwa otomobil Forge ak Stamping machin

Karakteristik prensipal:

Pa gen kouch oksidasyon sou mi eksteryè ak enteryè

Pa krak anba Flaring ak flattering

Pa gen koule anba presyon ki wo

Pa gen distòsyon apre koube frèt

Segondè Precision Segondè Klè ekselan Brightness

Non pwodwi DIN2391 10 # 8.00 * 1.00mm frèt trase nwa tiyo fosfat yo itilize pou tiyo lwil nan otomobil

Materyèl 10 #, 20 #, 45 #, Cr-Mo alyaj, 16Mn, SAE1010, SAE1020, SAE1045, ST35, ST52, SKTM11, 4130 alyaj, elatriye

Creole GB8163, GB8162, DIN2391, EN10305-1, EN10305-4, JIS-G3445, SAE J524, ASTM A519, ASTM A192, DIN1629

Main gwosè OD: 4.0--75mm, WT: 0.70-10.0mm

Longè anjeneral, longè 4000-5500mm oswa longè o aza 3000-5800mm, 12000mm longè max

Tretman chalè BK, BKS, BKW, GBK, NBK

Sifas tretman Fè tib avèk lwil oliv; blan ZN kouvwi; oliv vèt ZM kouvwi, nwa fosfat

Aplikasyon

1) liy piki gaz / ajutaj pou motè dyezèl oswa gazolin;

2) konprese nati gaz tib CNG

3) transmisyon kondwi: eleman kolòn volan

4) Kovèti pou rasin, fren men, aks devan, ègzibatè èrbag, estabilizeur, Fastener chèz, devan-wou

kondwi rasin

5) mekanik estrikti tiyo pati nan otomobil, motosiklèt ak veyikil

6) sikui idwolik, liy pneu ak sispansyon idwolik

7) idwolik silenn

Precision san pwoblèm fosfat kabòn asye tib:

▪ Estanda:

DIN 2391, EN 10305-1, EN 10305-4

▪ Materyèl:

ST35, ST37.4, ST37, ST45, ST52, ST52.4, E235, E255, E355.

▪ Kondisyon livrezon:

Nwa Phosphated apre klere annealed.

▪ Range Size:

Eksteryè Dyamèt: 4 mm - 60 mm Mi epesè: 0.5 mm - 10 mm

▪ Karakteristik prensipal:

Bright nwa koulè se omojèn distribiye sou sifas la tib. ak bon anti-rouye ak pèfòmans rezistans korozyon.

▪ Aplikasyon prensipal:

Itilize nan sistèm idwolik, mechines ak enstalasyon, lòt aplikasyon ki mande pou bon prèv rouye ak pèfòmans rezistans korozyon.

Nou kenbe yon gwo stock nan tib idwolik nan materyèl asye. Sa yo tib asye yo an dapre DIN 2391, espesifikasyon estanda a nan tib asye pou aplikasyon presizyon tankou sistèm idwolik ak pneumatic pouvwa, ak DIN 2445, spesifikasyon la estanda nan tib asye san pwoblèm pou charj dinamik.

Tib Steel yo disponib nan de kalite materyèl asye, ST37.4 (E235N) ak ST52.4 (E355N). Diferan materyèl rezilta soti nan diferans ki genyen nan presyon an k ap travay ki materyèl la ka kenbe tèt avè. Klas ST52.4 se yon klas ki pi wo konpare ak klas ST37.4, ak yon klas ki pi wo nan bon jan kalite materyèl ka redwi epesè miray ak pwa pandan w ap kenbe menm presyon k ap travay la.

Steel Tib Atribi:

Diferan materyèl materyèl yo ap mennen nan diferans ki genyen nan atribi. Pou ST37.4, chenn fòs chenn de 340 N / mm² 480 N / mm², pandan ke pou ST52.4, chenn fòs rupture de 490 N / mm² pou 630 N / mm². Pi wo fòs rupture vle di pi wo presyon k ap travay ak epesè miray redwi, konsa ki mennen nan redwi pwa tib.

De klas diferan asye yo tou mennen nan fòs sede diferan. Fòs sede minimòm pou ST37.4 se 235 MPa, epi pou ST52.4 li se 355 MPa. Sepandan, pou tib asye ki gen yon dyamèt deyò ki pi piti pase 30MM ak yon epesè ki pi piti pase 3.0MM, fòs minimòm sede a se 10 MPa pi ba.

Genyen tou diferans nan konpozisyon chimik ant ST37.4 ak ST52.4. Pou egzanp, kontni an kabòn maksimòm pou ST37.4 se 0.17%, pandan y ap kontni an kabòn maksimòm pou ST52.4, se 0.22%. Kontni an kabòn segondè pral fè asye a pi rèd ak pi fò nan tretman chalè. Sepandan, li pral lakòz tou materyèl la asye yo dwe mwens duktil ak redwi pwen an k ap fonn.

Steel Tib Fini:

Fini tib ki anba ST37.4 ak ST52.4 se NBK, kote tib yo nòmalize, fosfat, ak lwil andedan ak deyò. Nòmalizasyon se yon kalite pwosesis tretman chalè. Tretman chalè fè chanjman li yo pwopriyete yo mekanik tankou dite, fòs sede, ak duktilite.

Nan pwosesis la nòmalizasyon, asye chofe a yon tanperati apeprè 55 ° C. Pwosesis sa a pral kontinye sou yon peryòd tan pou yon transfòmasyon sètifye revizyon grenn yo rive. Asye a Lè sa a, pral lè-refwadi nan yon tanperati chanm. Sa a rezilta nan asye a vin pi fò ak pi rèd.

Eksteryè Dyamèt ak Espesifikasyon epesè Tib:

Espesifikasyon yo nan tib anndan dyamèt la ak epesè miray tib yo se dapre EN 10305-4. Anba Idwolik Steel Tubes Literati pral montre dyamèt la pi pito deyò, andedan dyamèt, ak miray epesè.

Andigman kondisyon nan tib zenk kouvwi

Premye kouch electrolitically leached zenk (Zn) - aji kòm anode ak nan yon anviwònman korozivite li korode premye ak metal la baz se kadodik pwoteje kont korozyon. Zong kouch epesè a ka nan a ranje 5 a 30 mikromèt (μm).

Dezyèm kouch ki baze sou valans la nan itilize chrome yo rele swa: pasivasyon oswa kwrat. Pou kwomatri nan tan lontan an, sèl la + Cr + yo te itilize. Sèjousi chromat la pa itilize ankò, men pasivasyon, oswa ki baze sou kantite kromit (sèl CR3 +) nou ap pale de kwomeman.

Twazyèm kouch pou ogmante an jeneral nan rezistans kouch, nou itilize kòm kouch ki sot pase a kouch nan sibstans ki sou òganik sou baz la Si ki estabilize kouch nan chrome. Pwosesis sa a rele impregnation ou sele.

Norm: DIN2391 DIN2445 EN10305 DIN1630 DIN1629 ASTM A179 ASTM A106 JIS G3445

Steel Klas: ST35 (E235) ST45 (E255) ST52 (E355) ST37.4

Kondisyon livrezon: NBK (+ N) GBK (+ A) BK (+ C) BKW (+ LC) BKS (+ SR)

Deyò dyamèt (mm): 4 ~ 200 (mm) Miray epesè (mm): 1 ~ 20 (mm)

Main Objektif: Sistèm idwolik, oto

Kliyan Main: pi popilè itilizatè fen sistèm idwolik, oto, ekipman lou ak sou sa.

TS ofri twa kalite tib transparan metrik pou idwolik, konpwesyon ak aplikasyon pou instrumentation: Steel san frèt tise trase, fosfat ak lwil oliv tranpe l 'pou rezistans korozyon, Steel san pwoblèm frèt trase trase, zenk Kromium-6 gratis plating pou rezistans korozyon, en fe frèt trase tib, konfòm ak espesifikasyon materyèl

Tès ak sètifika

Tout tib yo sibi yon tès ki pa destriktif epi yo make kòmsadwa. Sa a make itilize nan plas yon sètifika travay DIN EN 10204-2.2. Tès Klas 1 DIN EN 10216-5 Tablo 7 aplike

pou tib te fè nan materyèl 1.4571. Materyèl ak mekanik Pwopriyete Kalite Steel, pwopriyete mekanik ak kondisyon yo ki nan lis anba a.

Soyabilité Soudi ak Weldability: Tib Steel nan St 37.4, seri R, yo soude dapre teknik dabitid. Pa rekòmande pou mete St 37.4, R-VZ seri,

Zenk kromium-6 gratis tib plake. Nerjaveèi tib asye nan 1.4571 yo apwopriye pou soude arc.

Filler a soude yo ta dwe chwazi an akò ak DIN EN1600 ak DIN EN12072 Pati 1 pran an kont ki kalite aplikasyon ak teknik la soude.
